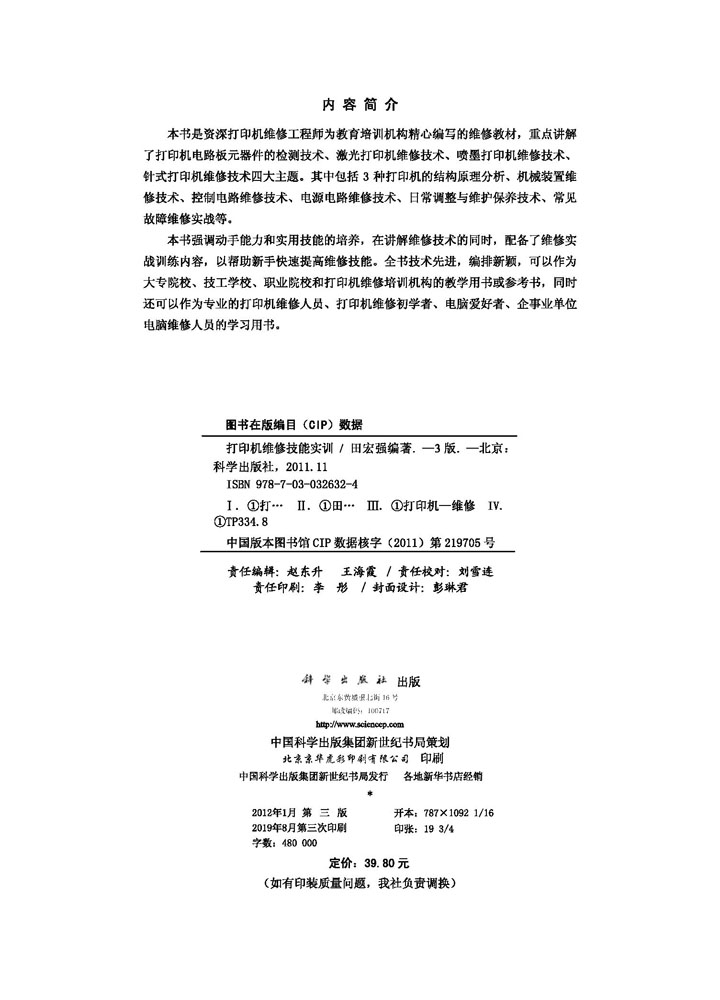

本书是资深打印机维修工程师为教育培训机构精心编写的维修教材，重点讲解了打印机电路板元器件的检测技术、激光打印机维修技术、喷墨打印机维修技术、针式打印机维修技术四大主题。其中包括3种打印机的结构原理分析、机械装置维修技术、控制电路维修技术、电源电路维修技术、日常调整与维护保养技术、常见故障维修实战等。
本书强调动手能力和实用技能的培养，在讲解维修技术的同时，配备了维修实战训练内容，以帮助新手快速提高维修技能。
样章试读
目录
- 目录
Chapter 01 打印机维修预备知识 1
1.1 打印机的分类 2
1.1.1 按打印机的工作原理分类 2
1.1.2 按打印机的用途分类 3
1.2 常用打印机的特点 4
1.2.1 针式打印机 4
1.2.2 喷墨打印机 4
1.2.3 激光打印机 5
1.3 打印机的性能指标 6
1.3.1 打印分辨率 6
1.3.2 打印成本 6
1.3.3 打印幅面6
1.3.4 打印速度 6
1.3.5 打印接口 6
1.3.6 打印噪声 7
1.3.7 打印语言 7
1.3.8 打印可操作性 7
1.4 习题 7
Chapter 02 打印机主要元器件的检测与维修 9
2.1 电阻器的检测与维修方法 10
2.1.1 电阻器存电路中的符号 10
2.1.2 电阻器的分类 11
2.1.3 电阻器的标注方法 12
2.1.4 电阻器好坏的检测方法 14
2.1.5 用指针万用表检测电阻器的好坏 15
2.1.6 用数字万用表检测电阻器的好坏 15
2.1.7 电阻器的代换方法 16
2.2 电容器的检测与维修方法 16
2.2.1 电容器的功能 16
2.2.2 电容器在电路中的符号 17
2.2.3 电容器的分类 17
2.2.4 电容器的标注方法 18
2.2.5 用指针万用表检测电容器的好坏 19
2.2.6 刚数字万用表检测电容器的好坏 20
2.2.7 电容器的代换方法 21
2.3 电感器的检测与维修方法 21
2.3.1 电感器的功能 21
2.3.2 电感器存电路中的符号 22
2.3.3 电感器的分类 22
2.3.4 电感器的标注方法 24
2.3.5 用指针万用表检测电感器 24
2.3.6 用数字万用表检测电感器 25
2.3.7 电感器的代换方法 25
2.4 二极管的检测与维修方法 25
2.4.1 半导体的概念及种类 26
2.4.2 二极管的分类 26
2.4.3 二极管的符号 28
2.4.4 常规二极管好坏的检测方法 28
2.4.5 光电二极管的检测方法 29
2.4.6 二极管的代换方法 29
2.5 三极管的检测与维修方法 30
2.5.1 三极管的分类 30
2.5.2 三极管的符号 31
2.5.3 二极管的类型及电极判定 31
2.5.4 识别锗管和硅管 33
2.5.5 二极管好坏的检测方法 33
2.5.6 三极管的代换方法 34
2.6 场效应管的检测与维修方法 34
2.6.1 场效虑管的分类 34
2.6.2 场效应笛的电路符号 35
2.6.3 判别场效应管的极性 35
2.6.4 区分N沟道和P沟道场效应管 35
2.6.5 用指针万用表判断场效应管好坏 36
2.6.6 用数字万用表判断场效应管好坏 36
2.6.7 场效应管的代换方法 36
2.7 品振的检测与维修方法 36
2.8 集成电路的检测与维修方法 37
2.8.1 集成稳压器的检测与维修方法 37
2.8.2 集成运算放大器的检测与维修方法 38
2.8.3 数字集成电路的检测与维修方法 41
2.8.4 集成电路故障分析 46
2.8.5 集成电路好坏的检测方法 47
2.8.6 集成电路的代换方法 50
2.9 变压器 50
2.9.1 电源变压器的结构 51
2.9.2 变压器的工作原理 51
2.9.3 变压器的检测与维修方法 52
2.10 习题 53
Chapter 03 打印机常用维修工具的使用方法 55
3.1 万用表 56
3.1.1 数字万用表的结构 56
3.1.2 实战训练——用数字万用表测量 58
3.1.3 指针万用表的结构 60
3.1.4 指针万用表的工作原理 61
3.1.5 实战训练——用指针万用表测量 62
3.2 示波器 65
3.2.1 示波器面板操作 65
3.2.2 示波器基本操作 69
3.3 电烙铁 70
3.3.1 电烙铁的种类 70
3.3.2 焊锡材料 71
3.3.3 助焊剂 71
3.3.4 电烙铁的使用方法 71
3.4 吸锡器 72
3.5 热风枪 72
3.5.1 热风枪的使用注意事项 72
3.5.2 实战训练——刚热风枪焊接／拆卸贴片电阻等小元器件 73
3.5.3 实战训练——用热风枪焊接／拆卸贴片集成电路 73
3.5.4 实战训练——用热风枪焊接／拆卸四面贴片集成电路 74
3.6 超声波清洗器 74
3.7 其他工具 75
3.7.1 螺丝刀 75
3.7.2 钳子 75
3.8 习题 76
Chapter 04 打印机故障维修方法 77
4.1 打印机故障分类、故障现象及原因 78
4.1.1 针式打印机故障分类 78
4.1.2 喷墨打印机故障分类 79
4.1.3 激光打印机故障分类 79
4.1.4 打印机常见故障现象及原因 80
4.2 打印机故障维修思路 83
4.2.1 打印机故障处理步骤 83
4.2.2 故障维修注意事项 84
4.3 打印机故障维修常用方法 84
4.3.1 自检打印法 84
4.3.2 观察法 85
4.3.3 替代法 85
4.3.4 十六进制打印法 85
4.3.5 面板法 86
4.3.6 震动法 86
4.3.7 原理分析法 86
4.3.8 分割法 86
4.3.9 测试法 86
4.3.10 插拔更换法 86
4.3.11 程序诊断法 87
4.3.12 直观检查法 87
4.4 习题 87
Chapter 05 针式打印机故障分析与维修 89
5.1 针式打印机的结构与原理分析 90
5.1.1 针式打印机的结构 90
5.1.2 针式打印机的工作原理 94
5.2 针式打印机机械装置故障分析与维修 95
5.2.1 针式打印机机械装置的结构及工作原理 95
5.2.2 针式打印机机械装胃常见故障维修 103
5.3 针式打印机电源电路故障分析与维修 107
5.3.1 针式打印机电源电路的结构及工作原理 107
5.3.2 针式打印机电源电路常见故障维修方法 111
5.4 针式打印机控制电路故障分析与维修 112
5.4.1 针式打印机控制电路的组成及工作过程 112
5.4.2 针式打印机控制电路的结构及工作原理 114
5.4.3 针式打印机控制电路常见故障维修方法 126
5.5 针式打印机常见故障检修流程 129
5.6 钟式打印机常见故障维修方法 132
5.6.1 针式打印机开机无反应故障维修方法 132
5.6.2 针式打印机进纸不良故障维修方法 134
5.6.3 针式打印机打印缺笔画故障维修方法 136
5.6.4 针式打印机联机不打印或打印乱码故障维修方法 138
5.6.5 针式打印机打印内容错位故障维修方法 140
5.7 针式打印机故障维修案例 142
5.7.1 EPSON针式打印机故障维修案例 142
5.7.2 STAR AR针式打印机故障维修案例 144
5.8 动手实践 145
5.8.1 针式打印机拆卸流程 145
5.8.2 实践——更换打印头的断针 146
5.8.3 实践——检测打印头线圈好坏 147
5.8.4 实践——检测字车电机好坏 149
5.9 习题 150
Chapter 06 喷墨打印机故障分析与维修 153
6.1 喷墨打印机的结构 154
6.1.1 喷墨抒印机的外部结构 154
6.1.2 机械装置 155
6.1.3 控制电路 156
6.1.4 电源电路 156
6.2 喷墨打印机的工作原理 157
6.2.1 连续式喷墨技术 157
6.2.2 随机式喷墨技术 158
6.3 喷墨打印机机械装置故障分析与维修 158
6.3.1 喷墨打印机打印头的结构及工作原理 159
6.3.2 喷墨打印机字车机构的结构及工作原理 162
6.3.3 喷墨打印机输纸机构的结构及工作原理 164
6.3.4 喷墨打印机墨水系统的结构及工作原理 166
6.3.5 喷墨打印机机械装黄常见故障维修方法 169
6.4 喷墨打印机电源电路故障分析与维修 174
6.4.1 喷暴打印机电源电路的结构及工作原理 174
6.4.2 喷墨打印机电源电路常见故障维修方法 178
6.5 喷墨打印机控制电路故障分析与维修 180
6.5.1 喷墨打印机控制电路的组成及工作过程 180
6.5.2 喷墨打印机控制电路的结构及工作原理 181
6.5.3 喷墨打印机控制电路常见故障维修方法 191
6.6 喷墨打印机故障检修流程 194
6.7 喷墨打印机故障维修方法 196
6.7.1 喷墨打印机开机无反应且指示灯不亮故障维修方法 196
6.7.2 喷墨打印机字车运行异常故障维修方法 199
6.7.3 喷墨打印机输纸异常敌障维修方法 201
6.7.4 喷墨打印机自检异常并提示错误信息故障维修方法 203
6.7.5 喷墨打印机打印缺笔画、打印空白故障维修方法 205
6.7.6 喷墨打印机打印模糊、混色故障维修方法 209
6.8 喷墨打印机故障维修案例 212
6.8.1 EPSON喷墨打印机故障维修案例 212
6.8.2 Canon喷墨打印机故障维修案例 214
6.8.3 HP喷墨打印机故障维修案例 215
6.8.4 其他喷墨打印机故障维修案例 216
6.9 动手实践 216
6.9.1 喷墨打印机拆卸流程 216
6.9.2 实践——清洗喷墨打印机的打印头 217
6.9.3 实践——调整喷墨打印机的PG值 220
6.10 习题 223
Chapter 07 激光打印机故障分析与维修 225
7.1 激光打印机的结构 226
7.1.1 激光打印机的外部结构 226
7.1.2 激光打即机的机械装置 228
7.1.3 控制电路 229
7.1.4 电源电路 229
7.2 激光打印机的工作原理 229
7.2.1 黑白激光打印机的工作原理 230
7.2.2 彩色激光打印机的工作原理 231
7.3 激光打印机机械装置故障分析与维修 232
7.3.1 激光打印机机械装黄的结构及工作原理 232
7.3.2 激光打印机机械装置常见故障维修方法 240
7.4 激光打印机电源电路故障分析与维修 245
7.4.1 激光打印机电源电路的结构及工作原理 245
7.4.2 激光打印机电源电路常见故障维修方法 253
7.5 激光打印机控制电路故障分析与维修 257
7.5.1 激光打印机控制电路的组成结构 257
7.5.2 激光打印机控制电路的工作原理 258
7.5.3 激光打印机控制电路常见故障维修方法 264
7.6 激光打印机故障检修流程 266
7.7 激光打印机常见故障维修方法 268
7.7.1 激光打印机开机无电故障维修方法 268
7.7.2 激光打印机进纸部分卡纸故障维修方法 270
7.7.3 激光打印机出纸部分卡纸故障维修方法 272
7.7.4 激光打印机报警和提示错误信息故障维修方法 274
7.7.5 激光打印机“打印污渍”故障维修方法 276
7.7.6 激光打印机打印 的图像颜色浅淡故障维修方法 278
7.7.7 激光打印机打印出的图像发虚故障维修方法 280
7.7.8 激光打印机打印出黑纸故障维修方法 281
7.7.9 潋光打印机打印出纵向黑带（线）故障维修方法 283
7.7.10 激光打印机打印出横向无规律黑带（线）故障维修方法 284
7.7.11 激光打印机打印白纸故障维修方法 285
7.8 激光打印机故障维修案例 287
7.8.1 HP激光打印机故障维修案例 287
7.8.2 EPSON激光打印机故障维修案例 289
7.8.3 联想激光打印机故障维修案例 289
7.9 动手实践 291
7.9.1 激光打印机拆卸流程 291
7.9.2 实践——检测主电机的好坏 292
7.9.3 实践——检测激光二极管的好坏 292
7.9.4 实践——调整USB ID 292
7.10 习题 294
Chapter 08 打印机日常调整与维护方法 296
8.1 针式打印机调整与维护方法 297
8.1.1 调整打印头问距的方法 297
8.1.2 调整字车电机返同位置的方法 298
8.1.3 调整打印辊间距的方法 298
8.2 喷墨打印机调整与维护方法 299
8.2.1 输入打印头ID号的方法 299
8.2.2 对保护计数器进行清零的方法 301
8.2.3 EEPROM存储器初始化的方法 303
8.3 激光打印机调整与维护方法 304
8.3.1 EEPROM存储器初始化的方法 304
8.3.2 维护电晕丝的方法 305
8.3.3 维护感光鼓的方法 305
8.3.4 激光打印机硒鼓更换及使用注意事项 306
8.4 习题 306
