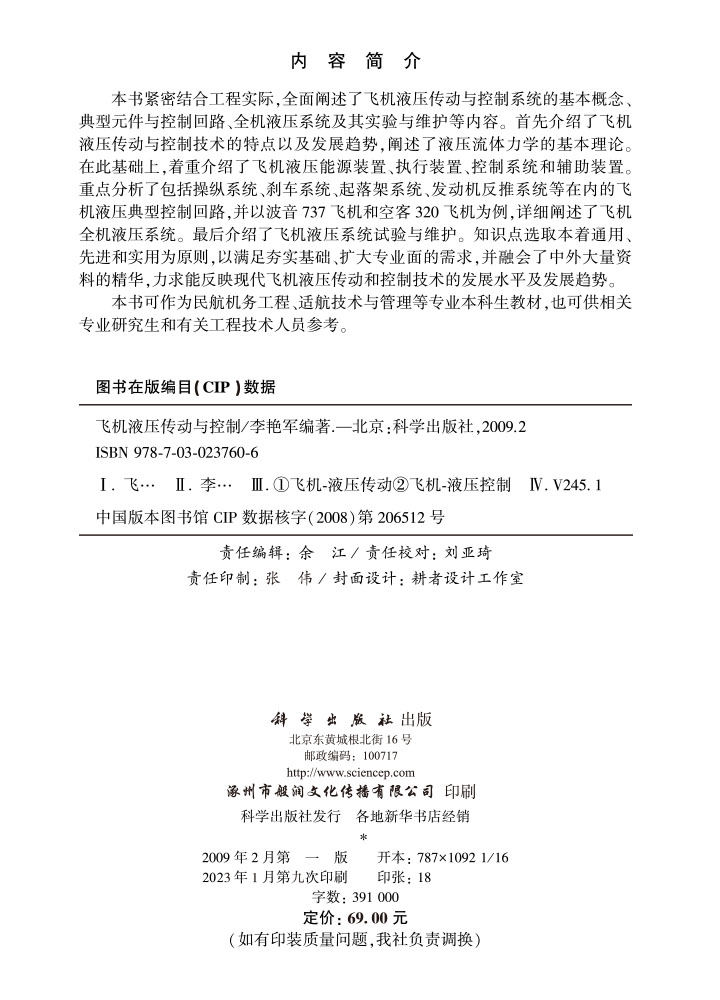

本书紧密结合工程实际，全面阐述了飞机液压传动与控制系统的基本概念、典型元件与控制回路、全机液压系统及其实验与维护等内容。首先介绍了飞机液压传动与控制技术的特点以及发展趋势，阐述了液压流体力学的基本理论。在此基础上，着重介绍了飞机液压能源装置、执行装置、控制系统和辅助装置。重点分析了包括操纵系统、刹车系统、起落架系统、发动机反推系统等在内的飞机液压典型控制回路，并以波音737飞机和空客320飞机为例，详细阐述了飞机全机液压系统。最后介绍了飞机液压系统试验与维护。知识点选取本着通用、先进和实用为原则，以满足夯实基础、扩大专业面的需求，并融会了中外大量资料的精华，力求能反映现代飞机液压传动和控制技术的发展水平及发展趋势。
样章试读
目录
- 目录
前言
第1章 绪论 1
1.1 液压传动的基本概念 1
1.1.1 工作原理 1
1.1.2 力比、速比及功率 2
1.2 液压传动的组成及分类 3
1.3 液压传动与控制技术的特点及在航空中的应用 5
1.3.1 液压传动的特点 5
1.3.2 液压传动在航空中的应用 6
1.4 飞机液压传动与控制系统的发展趋势 7
复习思考题 9
第2章 液压流体力学基础 10
2.1 液压系统的工作介质 10
2.1.1工作介质的分类 10
2.1.2 工作介质的主要物理性质 11
2.1.3 液压系统防护及油液污染与检测 14
2.2 液压静力学 18
2.2.1 液体静压力及其性质 18
2.2.2 压力的表示方法和单位 19
2.3 液压动力学 19
2.3.1 基本概念 19
2.3.2 连续性方程 20
2.3.3 伯努利方程 21
2.3.4 动量方程 22
2.4 管道中液流的能量损失 23
2.4.1 层流、紊流、雷诺数 23
2.4.2 沿程压力损失 24
2.4.3 局部压力损失 26
2.4.4 管路系统中的总压力损失与压力效率 26
2.5 液体流经孔口及缝隙的压力流量特性 26
2.5.1 液体流过小孔的流量 27
2.5.2 液体流过缝隙的流量 28
2.6 瞬变流动 31
2.6.1 液压冲击 31
2.6.2 气穴现象 31
复习思考题 32
第3章 飞机液压能源装置 33
3.1 液压栗的功用及基本原理 33
3.2 液压泵的主要性能参数 34
3.3 航空齿轮泵 35
3.3.1 外啮合齿轮泵 36
3.3.2 内啮合齿轮泵 39
3.4 航空高压柱塞泵 39
3.4.1 径向柱塞泵 39
3.4.2 斜盘式轴向柱塞泵 40
3.4.3 摆缸式柱塞泵 42
3.4.4 柱塞泵压力-流量特性曲线 42
3.4.5 柱塞泵的优缺点及选用 43
3.5 液压泵的压力控制 43
3.5.1定量泵限压 43
3.5.2 定量泵的卸荷 44
3.5.3 变量泵的限压和卸荷 45
3.6 航空液压油泵的特性及选用 45
3.6.1 液压泵的气穴 45
3.6.2 液压泵的噪声 46
3.6.3 液压泵的流量脉动现象 47
3.6.4 液压泵的性能比较及选用 47
复习思考题 48
第4章 飞机液压执行装置 49
4.1 液压作动筒（液压缸）概述 49
4.1.1 液压作动筒的基本原理和结构 49
4.1.2 液压作动筒的特性与分析 50
4.1.3 液压缸的基本类型和特点 52
4.2 飞机的液压作动筒（液压缸) 55
4.2.1 单作用式作动筒 55
4.2.2 双作用式作动筒 55
4.2.3 液压缸典型结构举例 56
4.3 飞机液压作动筒辅助元件 57
4.3.1 缓冲装置 57
4.3.2 排气装置 58
4.3.3 锁定装置 58
4.4 液压马达 60
4.4.1 液压马达的主要性能参数 61
4.4.2 斜盘式轴向柱塞马达 62
4.4.3 低速大转矩液压马达 63
4.4.4 液压马达的性能及选用 63
复习思考题 65
第5章 飞机液压控制系统 66
5.1 方向控制阀 67
5.1.1单向阀 67
5.1.2 换向阀 68
5.1.3 多路换向阀 75
5.1.4 方向换向阀的其他品种 76
5.2 压力控制阀 77
5.2.1 溢流阀 77
5.2.2 减压阀 79
5.2.3 顺序阀 81
5.2.4 优先活门、液压延时器与压力继电器 83
5.2.5 溢流阀、减压阀和顺序阀的比较 84
5.3 流量控制阀 85
5.3.1 流量控制原理及节流器形式 85
5.3.2 普通节流阀 87
5.3.3 节流阀的压力和温度补偿 87
5.4 电液比例阀 92
5.4.1 电液比例阀概述 92
5.4.2 典型结构与工作原理 93
5.4.3 电液比例阀的主要性能 97
5.5 滑阀式液压放大器 97
5.5.1 圆柱滑阀的分类与结构型式 97
5.5.2 圆柱滑阀的工作原理 98
5.5.3 圆柱滑阀的静特性 99
5.6 喷嘴挡板式液压放大器 104
5.6.1 喷嘴挡板放大器的结构和工作原理 104
5.6.2 喷嘴挡板放大器的静态特性 106
5.6.3 喷嘴挡板放大器的力特性 109
复习思考题 110
第6章 飞机液压辅助装置 112
6.1 蓄压器 112
6.1.1 蓄压器的功用 112
6.1.2 蓄压器构造 112
6.1.3 蓄压器的容量计算 113
6.1.4 蓄压器的安装与使用 114
6.1.5 蓄压器的维护 114
6.2 过滤器 115
6.2.1 过滤器的作用及过滤精度 115
6.2.2 过滤器的类型及性能 115
6.2.3 过滤器的选用、安装与维护 117
6.3 液压油箱 118
6.4 散热器 120
6.4.1 油温过高及其危害 120
6.4.2 散热器 121
6.5 管件 121
6.6 压力表及压力表开关 122
6.6.1 压力表 122
6.6.2 压力表开关 123
6.7 密封装置 123
6.7.1 密封材料 123
6.7.2 O形密封圈、Y形密封圈及V形密封圈 124
6.7.3 密封件的标识及使用注意事项 126
6.7.4 其他密封装置 127
复习思考题 127
第7章 飞机液压控制典型回路 128
7.1 飞机液压舵机 128
7.1.1 液压舵机 128
7.1.2 飞控系统中的反传和复合舵机 131
7.2 飞机操纵系统典型回路 133
7.2.1 概述 133
7.2.2 典型回路 136
7.3 飞机刹车系统典型回路 152
7.3.1 概述 152
7.3.2 典型回路 153
7.4 起落架系统典型回路 161
7.4.1 起落架收放系统回路 162
7.4.2 飞机转弯系统回路 169
7.5 发动机反推系统典型回路 176
7.5.1 反推装置系统概述 176
7.5.2 反推系统典型回路——液压式反推回路 179
复习思考题 183
第8章 民用飞机全机液压系统 184
8.1 飞机余度液压能源系统与技术 184
8.1.1 余度结构设计 184
8.1.2 余度管理 186
8.1.3 可靠性分析 189
8.1.4 飞机余度液压能源系统余度管理软件 192
8.2 现代飞机液压源系统概述 193
8.2.1 现代飞机液压源系统组成 193
8.2.2 液压泵特点 194
8.2.3 压力分配 196
8.2.4 指示系统 196
8.2.5 系统勤务 198
8.3 波音737全机液压系统 200
8.3.1 波音737飞机全机液压系统概述 200
8.3.2 主液压系统 201
8.3.3 辅助液压系统 205
8.3.4 液压指示系统 207
8.3.5 地面勤务系统 208
8.4 空客320全机液压系统 209
8.4.1 空客320飞机全机液压系统概述 209
8.4.2 主液压系统 210
8.4.3 辅助液压系统 219
8.4.4 指示系统 225
复习思考题 229
第9章 飞机液压系统试验与维护 230
9.1 液压元件的试验 230
9.1.1 液压元件试验的种类 230
9.1.2 液压元件的试验装置 235
9.1.3 液压元件的试验方法 241
9.2 液压系统的试验 259
9.2.1—般液压系统的试验 259
9.2.2 飞机全机液压系统模拟试验 260
9.3 液压系统的使用维护与故障分析 268
9.3.1 液压系统的维护 268
9.3.2 液压系统常见故障及排除方法 271
9.3.3 主要液压元件故障排除表 273
复习思考题 276
参考文献 277
